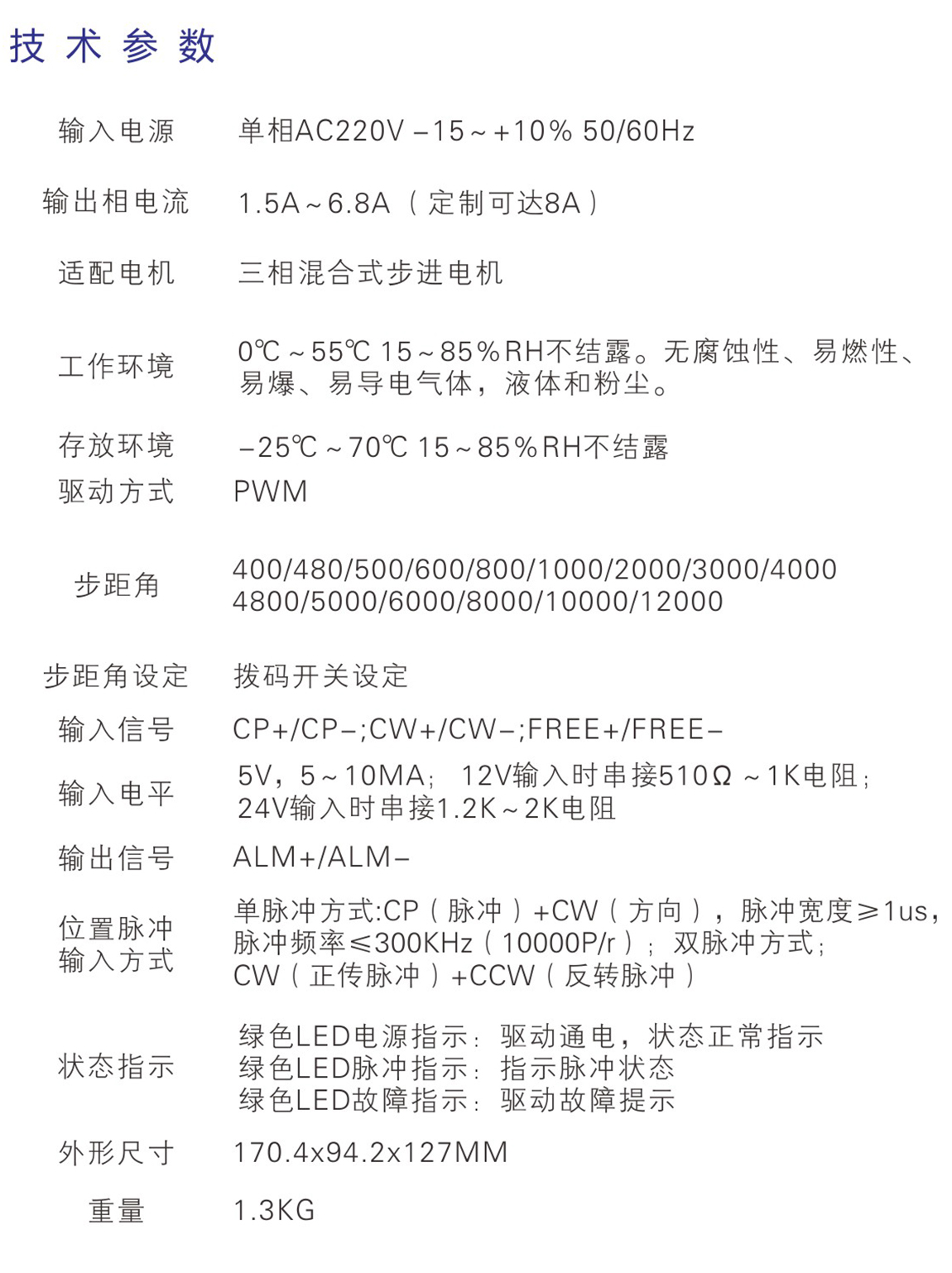

输入电源 | 单相 AC220V -15~+10% 50/60Hz |
输出相电流 | 1.5A-6.8A(定制可达8A) |
适配电机 | 三相混合式步进电机 |
工作环境 | 0°C~55°C 15~85%RH 不结露。无腐蚀性、易燃性、易爆、易导电气体、液体和粉尘 |
存放环境 | -25°C~70°C 15~85%RH 不结露 |
驱动方式 | pwm |
步距角 | 400/480/500/600/800/1000/2000/3000/4000/4800/5000/6000/8000/10000/12000 |
步距角设定 | 拨码开关设定 |
输入信号 | CP+/CP-;CW+/CW-;FREE+/FREE- |
输入电平 | 5V,5~10MA;12V输时串接510Ω~1K电阻;24V输时串接1.2K~2K电阻 |
输出信号 | ALM+/ALM- |
位置脉冲输入方式 | 单脉冲方式:CP(脉冲)+CW(方向),脉冲宽度≥1us,脉冲频率≤300khz(10000P/r);双脉冲方式:CW(正转脉冲)+CCW(反转脉冲) |
状态指示 | 绿色LED电源指示：驱动通电，状态正常指示 绿色LED脉冲指示：指示脉冲状态 绿色LED故障指示：驱动故障提示 |

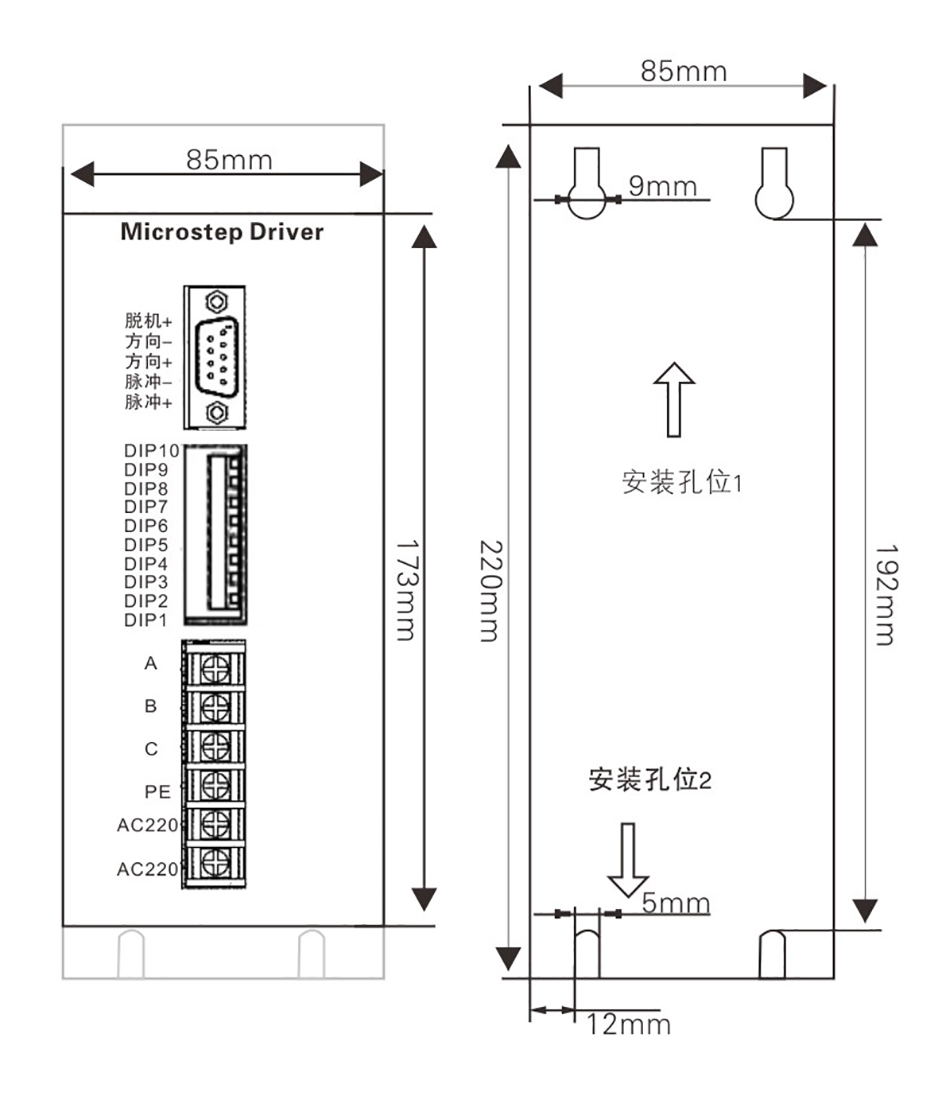

外形尺寸 | 170.4mm×94.2mm×127mm |
重量 | 1.3KG |
性能简介：
1.采用交流伺服控制原理在控制方式上增加了全数字式电流环控制，三相正弦电流驱动输 出，使三相混合式电机低速无爬行，无证东区，噪音极小
2.驱动器功放级的电压达到DC325伏，步进电机告诉运转的仍然有高转矩输出
3.具备短路过压，欠压过热等完善保护功能，可靠性高
4.具有细分和半流功能，有多种细分选择最少步距角可以设为0.036度
