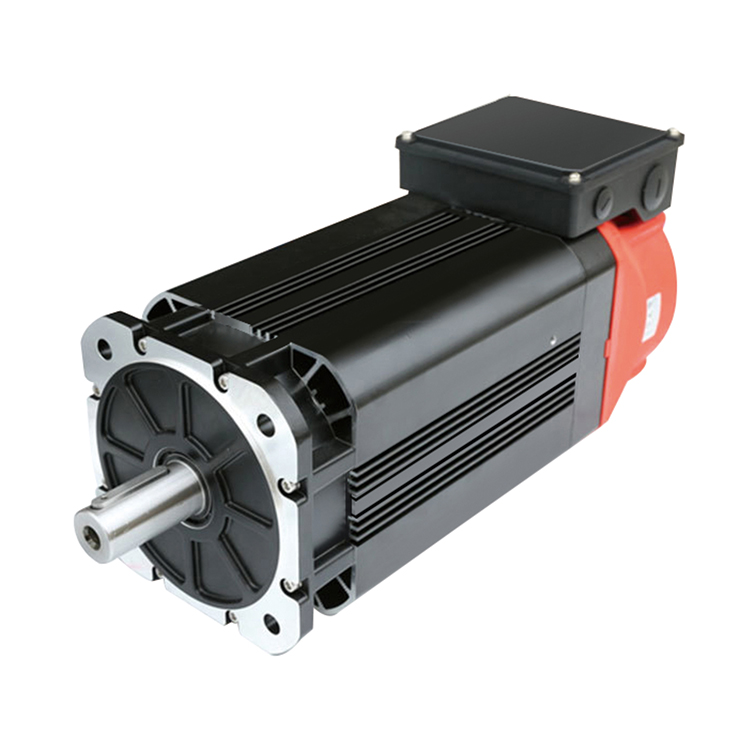

170 系列主轴伺服电机

产品型号

170 ZJY**

额定扭矩

13~35N.m

额定转数

1500~6000prm

额定电压

380V

主要特点

    极对数:5

    增量编码器线:2500/5000PPR

    绝对编码器:17bit

    绝对等级:B

    防护等级:IP65

    绝缘和耐压:AC1500V,1分钟

    绝缘电阻:DC500V,10MΩ以上

    结构:自冷却

    振动:低于2.5G

    海拔:1000米以下

170系列主轴伺服电机
img_banner_arrow_rleft
img_banner_arrow_right

产品详情

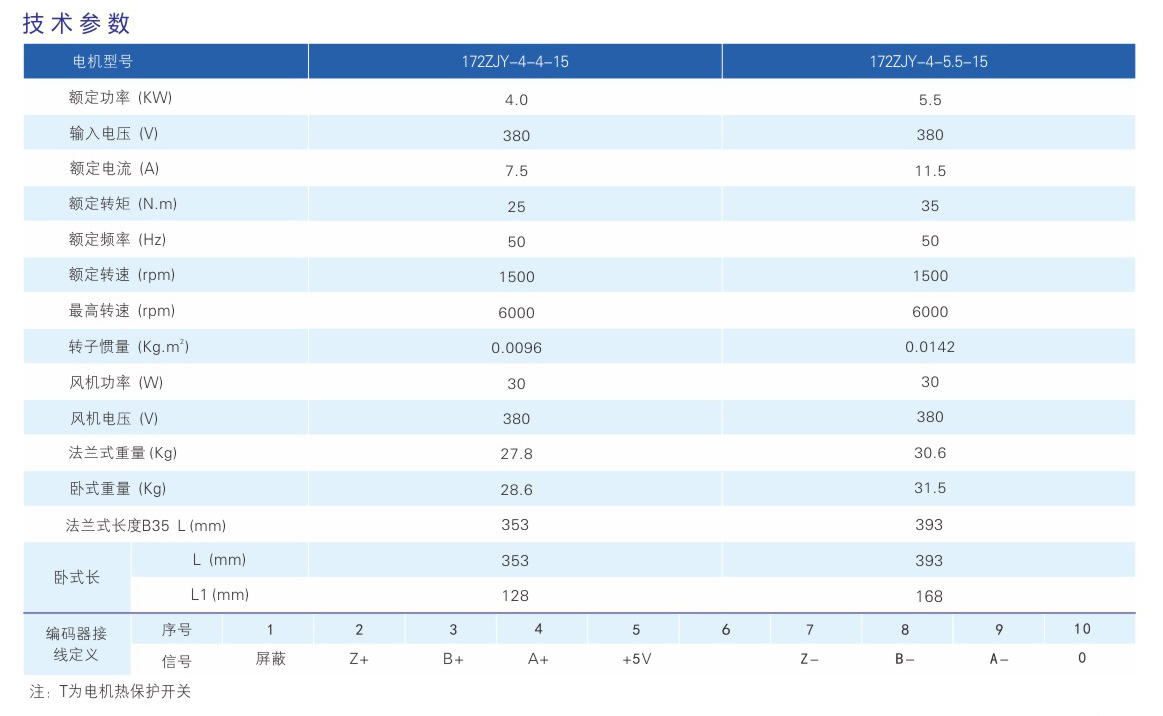

技术参数

电机型号172ZJY-4-4-15172ZJY-4-5.5-15
额定功率(KW)45.5
额定电压(V)380380
额定电流(A)7.511.5
额定扭矩(N.m)1335
额定频率(HZ)5050
  额定转速(rpm)15001460
最大转速(rpm)60006000
转子惯量(G.D2)0.01010.0151
风扇功率(W)3030
风扇电压(V)380380

如何使用

1、U、V、W电机接线必须与U、V和W端子驱动器保持关系。

2、无端或电机轴向力作用在电机轴上,避免损坏编码器和电机轴承。

3、确保电机接线盒端子在大陆有效接地。

4、电机转速控制,必须保证冷却风扇的正常运行。

运行过程中,电机5的表面温度较高,避免触摸,以防止手烫伤。

6、风机连接必须与标牌中的风向一致。

序列号12345678910
信号ShieldZ+B+A+0VTZ-B-A-+5V

注:T为电机热保护开关

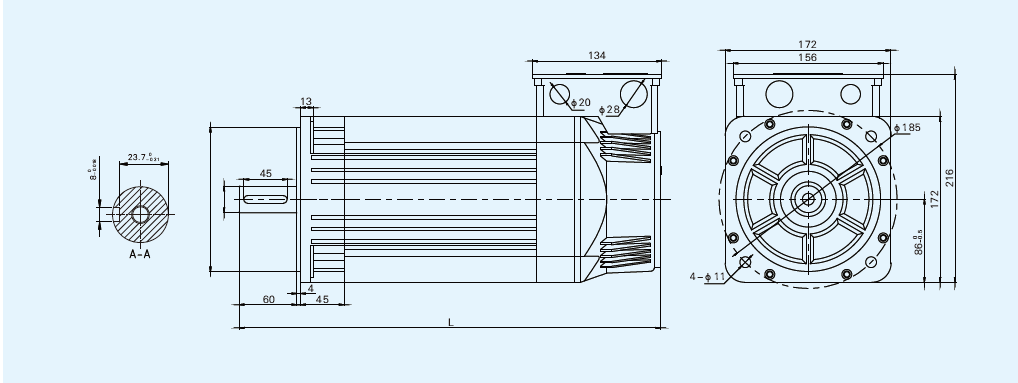

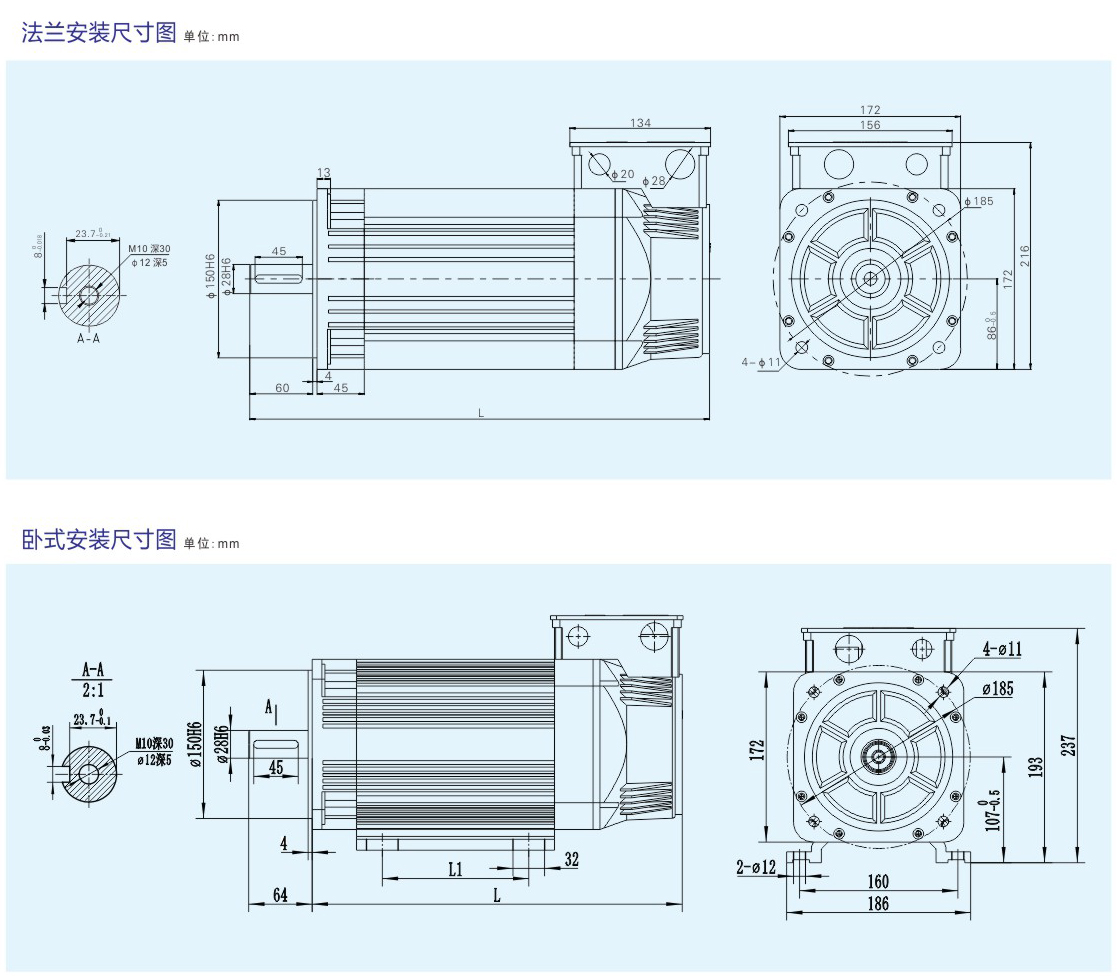

法兰安装尺寸图 单位:mm

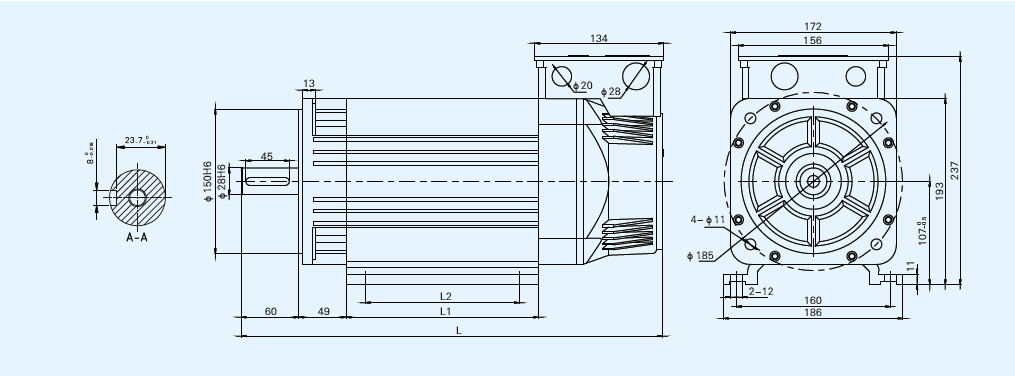

卧式安装尺寸图 单位:mm
