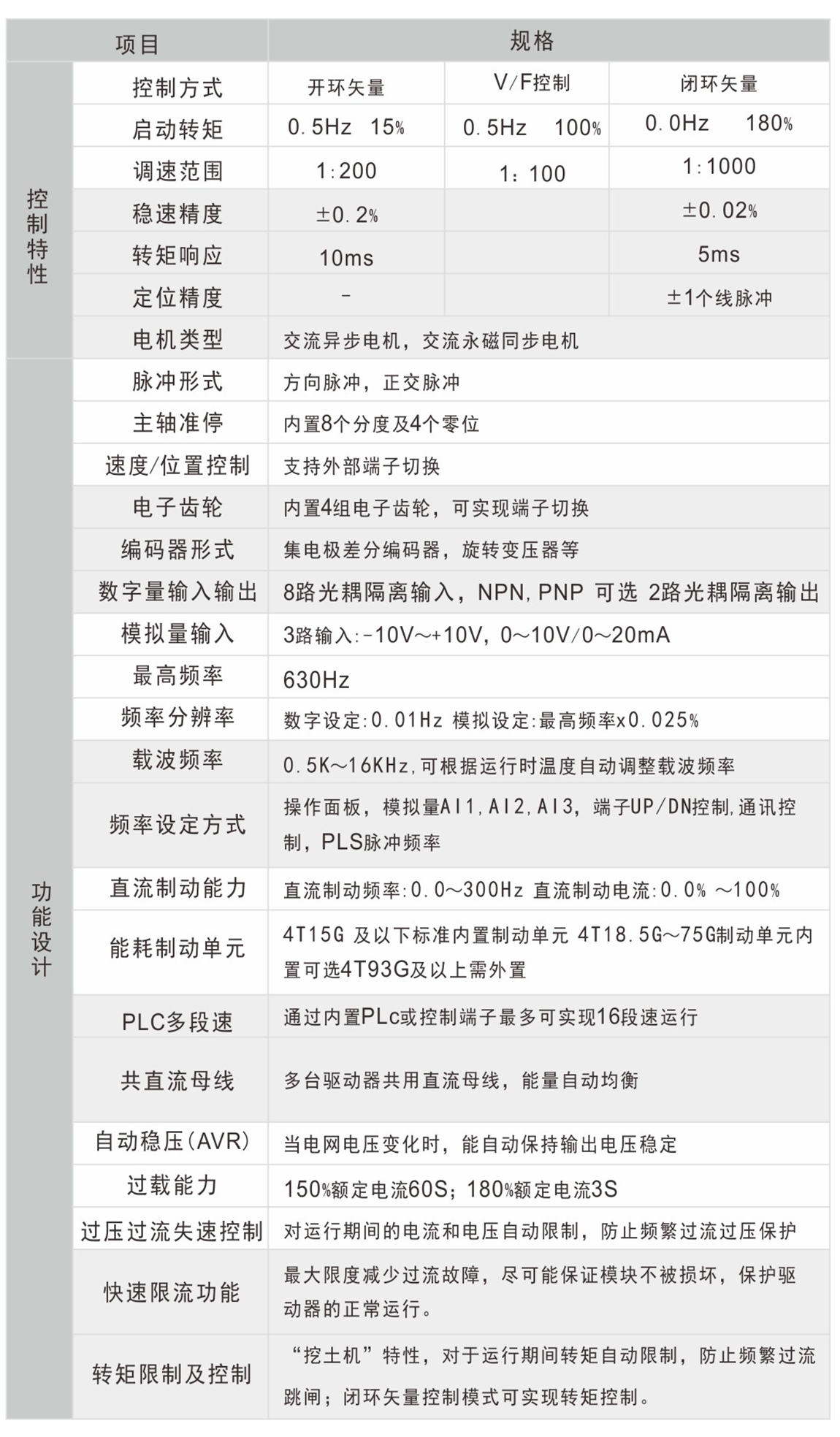

项目 | 规格 | |||
控制特性 | 控制方式 | 开环矢量 | V/F控制 | 闭环矢量 |
启动转矩 | 0.5Hz 15% | 0.5Hz 100% | 0.0Hz 180% | |
调速范围 | 1:200 | 1:100 | 1:1000 | |
稳速精度 | ±0.2% | ±0.02% | ||
转矩响应 | 10ms | 5ms | ||
定位精度 | - | ±1个线脉冲 | ||
电机类型 | 交流异步电机,交流永磁同步电机 | |||
功能设计 | 脉冲形式 | 方向脉冲,正交脉冲 | ||
主轴准停 | 内置8个分度及4个零位 | |||
速度/位置控制 | 支持外部端子切换 | |||
电子齿轮 | 内置4组电子齿轮,可实现端子切换 | |||
编码器形式 | 集电极差分编码器,旋转变压器等 | |||
数字量输入输出 | 8路光耦隔离输入,NPN,PNP可选 2路光耦隔离输出 | |||
模拟量输入 | 3路输入:-10V~+10V,0~10V/0~20mA | |||
最高频率 | 630Hz | |||
频率分辨率 | 数字设定:0.01Hz 模拟设定:最高频率x0.025% | |||
载波频率 | 0.5K~16KHz,可根据运行时温度自动调整载波频率 | |||
频率设定方式 | 操作面板,模拟量AI1,AI2,AI3,端子UP/DN控制,通讯控制,PLS脉冲频率 | |||
直流制动能力 | 直流制动频率:0.0~300Hz 直流制动电流:0.0%~100% | |||
能耗制动单元 | 4T15G及以下标准内置制动单元 4T18.5G~75G制动单元内置可选4T93G及以上需外置 | |||
PLC多段速 | 通过内置PLc或控制端子最多可实现16段速运行 | |||
共直流母线 | 多台驱动器共用直流母线,能量自动均衡 | |||
自动稳压(AVR) | 当电网电压变化时,能自动保持输出电压稳定 | |||
过载能力 | 150%额定电流60S;180%额定电流3S | |||
过压过流失速控制 | 对运行期间的电流和电压自动限制,防止频繁过流过压保护 | |||
快速限流功能 | 最大限度减少过流故障,尽可能保证模块不被损坏,保护驱动器的正常运行。 | |||
转矩限制及控制 | “挖土机”特性,对于运行期间转矩自动限制,防止频繁过流跳闸,闭环矢量控制模式可实现转矩控制。 |

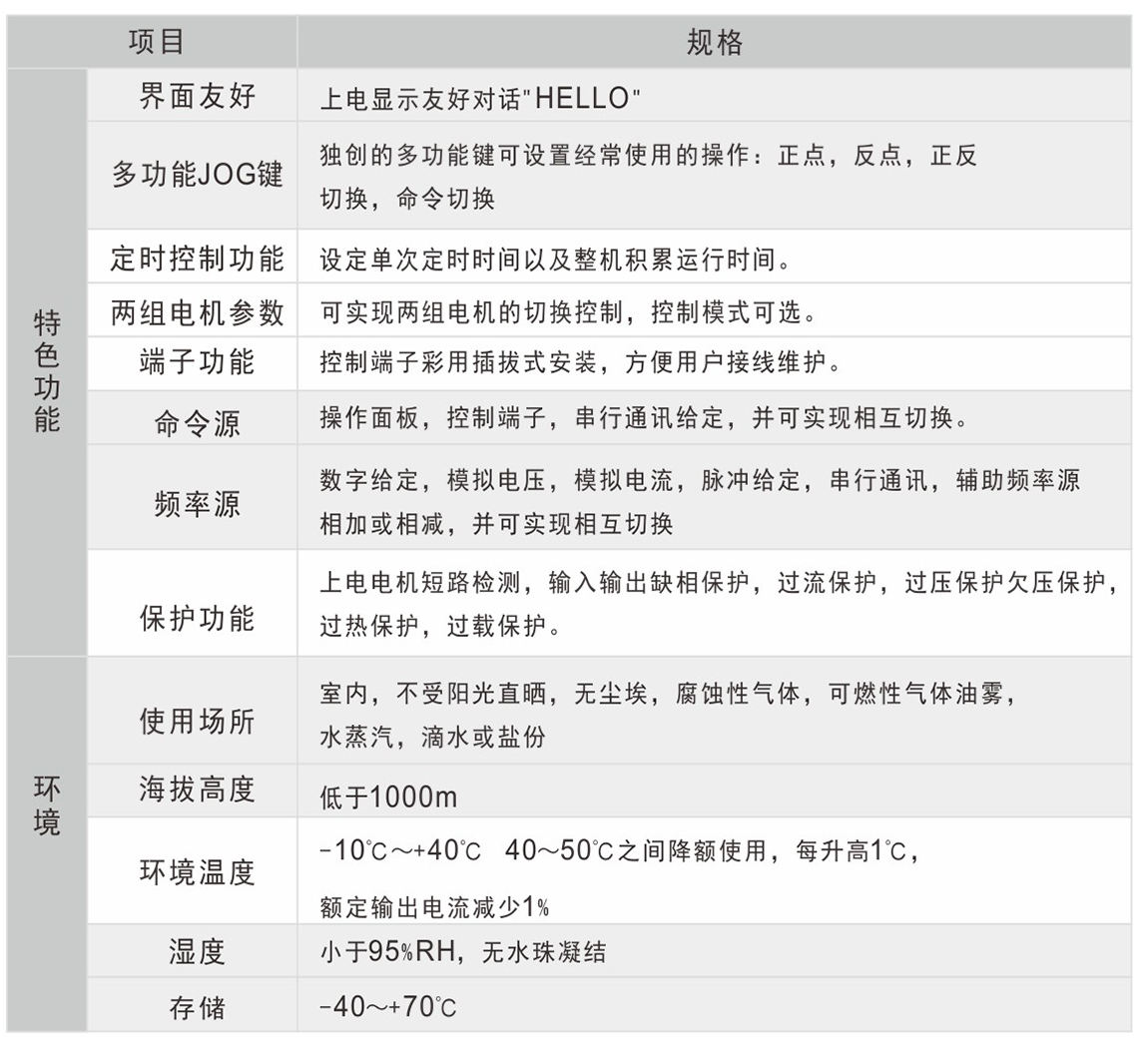

项目 | 规格 | |
特色功能 | 界面友好 | 上电显示友好对话“HELLO” |
多功能JOG键 | 独创的多功能键可设置经常使用的操作:正点,反点,正反切换,命令切换 | |
定时控制功能 | 设定单词定时时间以及整机积累运行时间。 | |
两组电机参数 | 可实现两组电机的切换控制,控制模式可选。 | |
端子功能 | 控制端子采用插拔式安装,方便用户接线维护。 | |
命令源 | 操作面板,控制端子,串行通讯给定,并可实现相互切换。 | |
频率源 | 数字给定,模拟电压,模拟电流,脉冲给定,串行通信,辅助频率源想假货相减,并可实现相互切换 | |
保护功能 | 上电电机短路检测,输入输出缺相保护,过流保护,过压保护欠压保护,过热保护,过载保护。 | |
环境 | 使用场所 | 室内,不受阳光直晒,无尘埃,腐蚀性气体,可燃性气体油雾,水蒸气,滴水或盐份 |
海拔高度 | 低于1000m | |
环境温度 | -10℃~+40℃ 40~50℃之间降额使用,每升高1℃,额定输出电流减少1% | |
湿度 | 小于95%RH, 无水珠凝结 | |
存储 | -40~+70℃ |
